Radio-Röhren-Empfänger aus Matador
Verfasst: 17.07.2023 13:05
von Matadorradio1924
Hallo, suche Bauanleitungen und Schaltungen für den Matadorbaukasten.

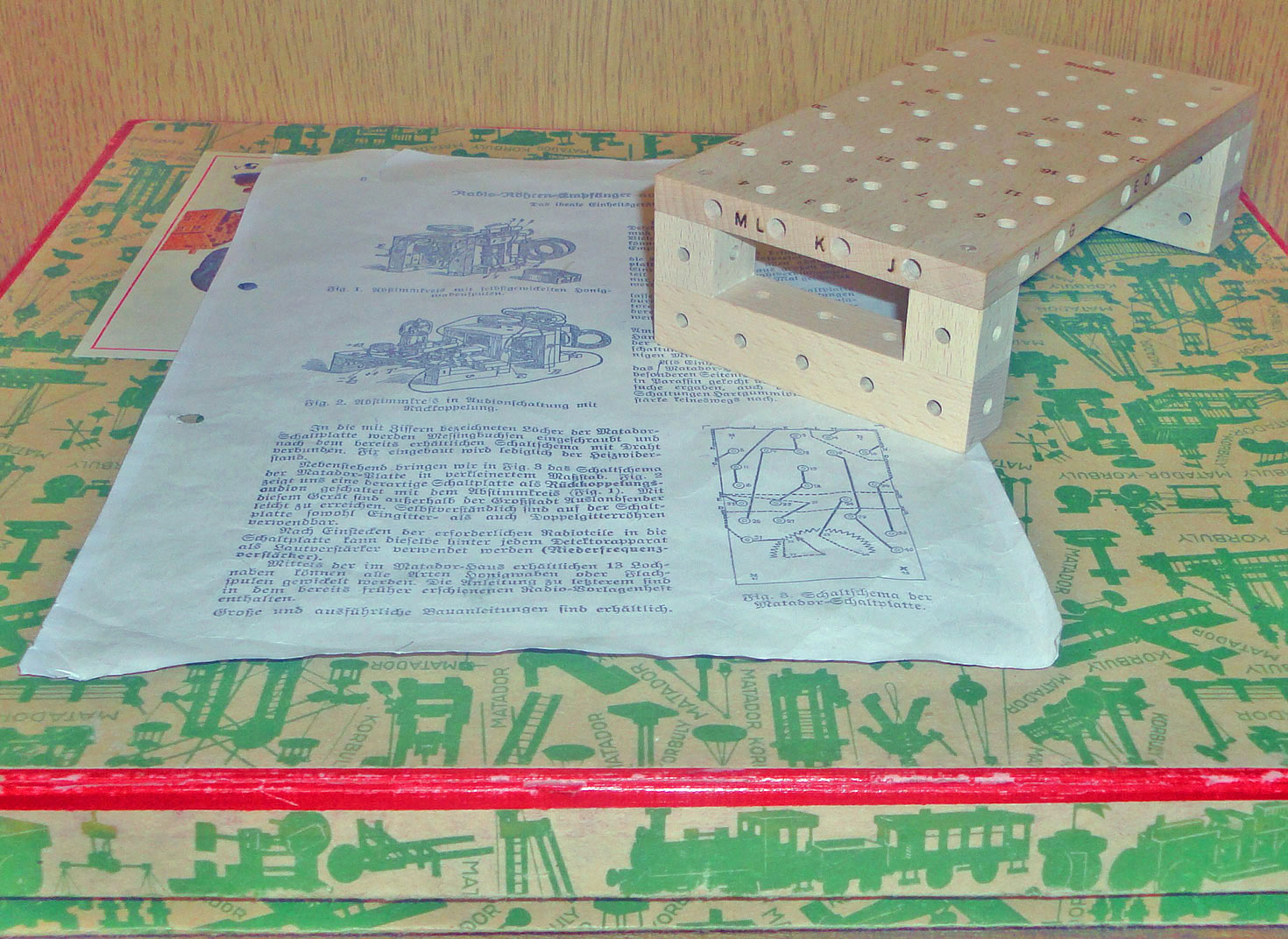

- Matador-Schaltplatte.jpg (378.38 KiB) 11156 mal betrachtet
Auf dem Bild - Universal- Schaltplatte 45 er Platte mit besonderen Seitenlöchern und Nummerierung. Damals erhältlich ca. 1924 - 1926 und ersichtlich in der Matadorzeitung Nr. 26. Zum Aufbau dieses Einheitsradios suche ich von der damaligen Zeit Bauanleitungen , Schaltschema, Werbungen,usw. vom Matadorhaus.
Schöne Grüße
Franz
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 11:14
von Tohz
Hallo Franz,
leider hab ich hier auch nicht allzu viele Materialien anzubieten. Ich glaub die meisten Infos dürfte ich dir irgendwann schon mal per Mail geschickt haben.
Hier ist ein schreiben an Händler von 1924 betreffend der Radioergänzung Nr.151.

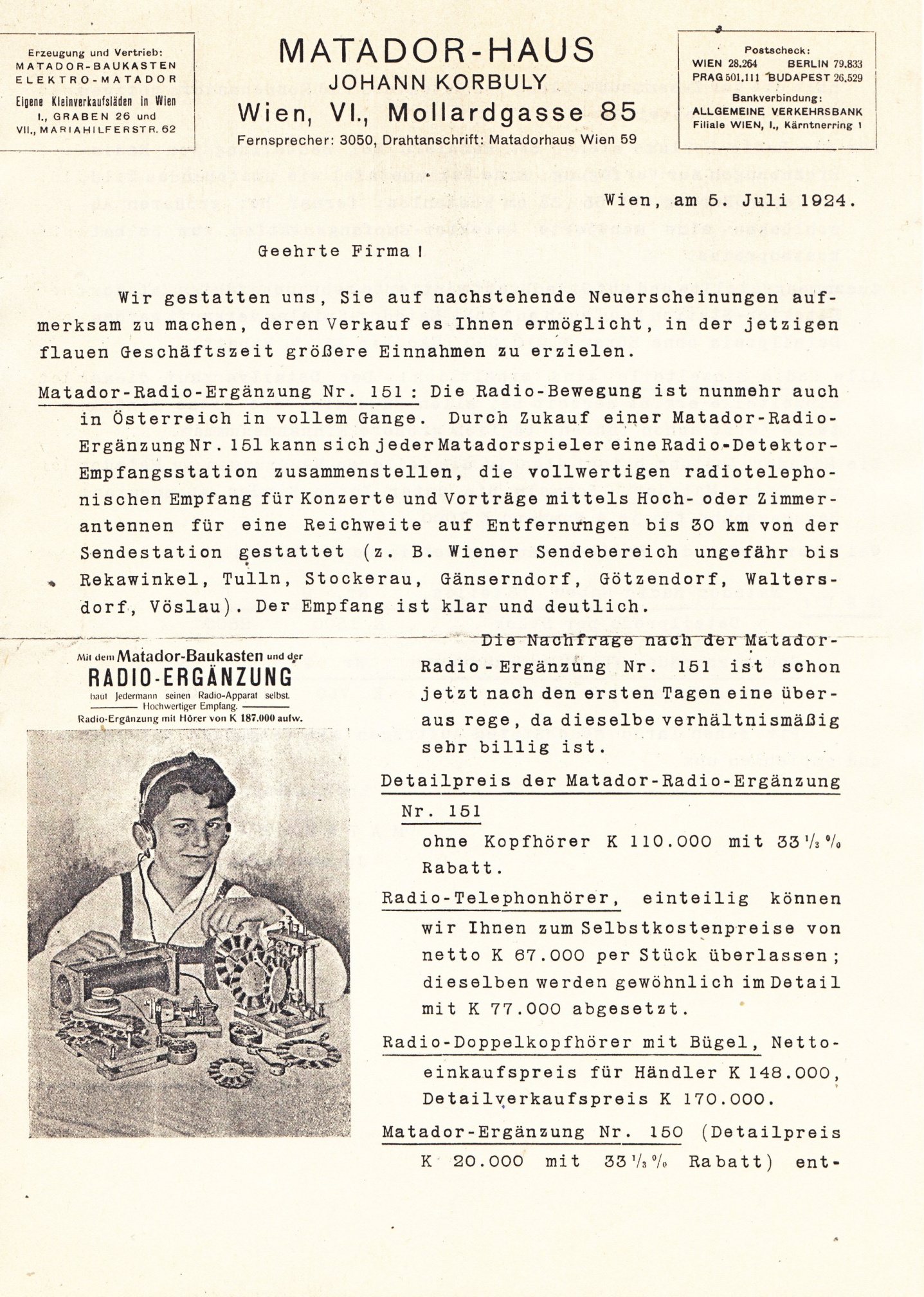

- IMG_0001 (2).jpg (1.09 MiB) 10853 mal betrachtet

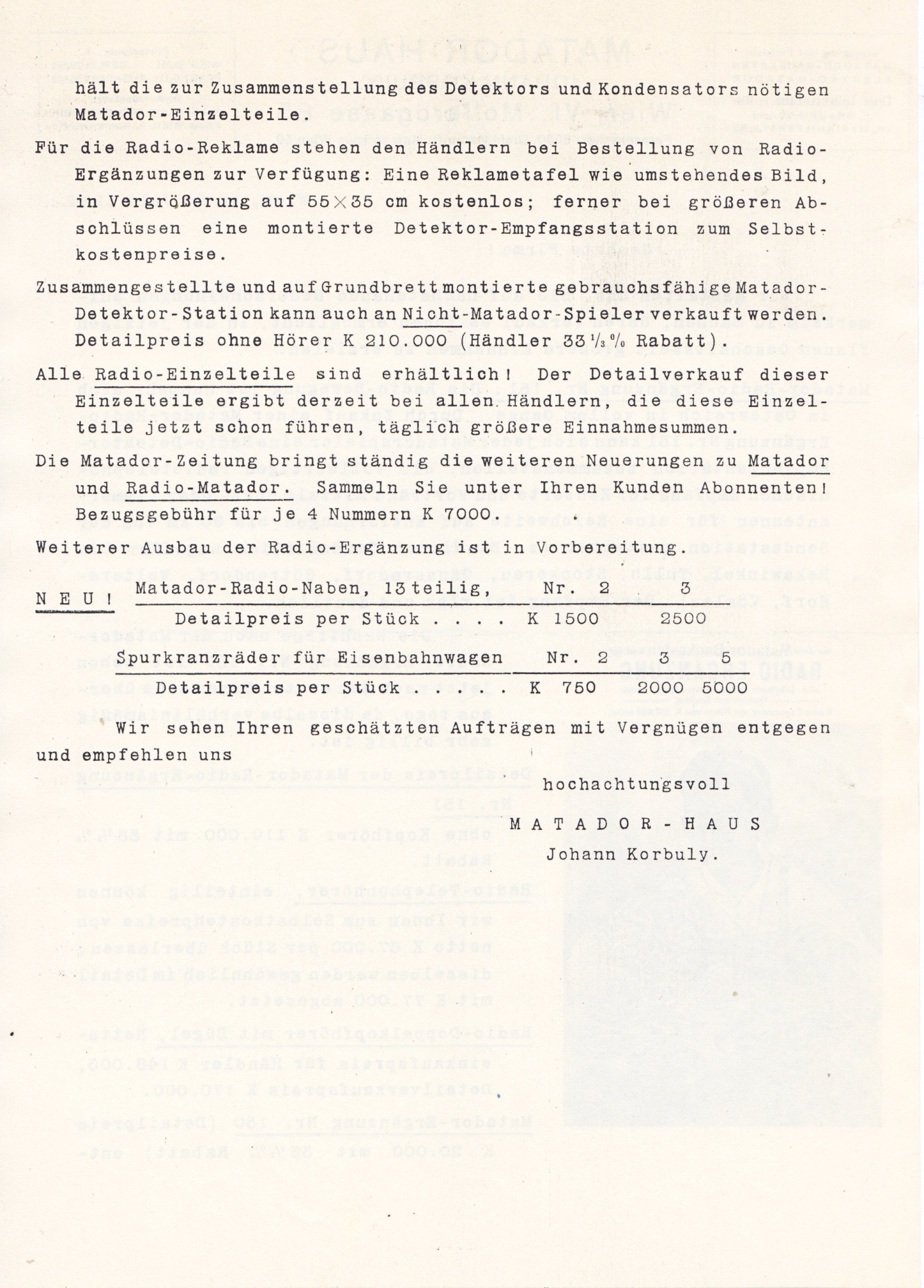

- IMG_0002 (2).jpg (829.2 KiB) 10853 mal betrachtet
Bisher ist mir in Oirignalschachtel nur die Radioergänzung Nr.151 bekannt. Davon sind mir bisher drei Exemplare untergekommen. Unten Bilder meines (leider unvollständigen) Kastens.

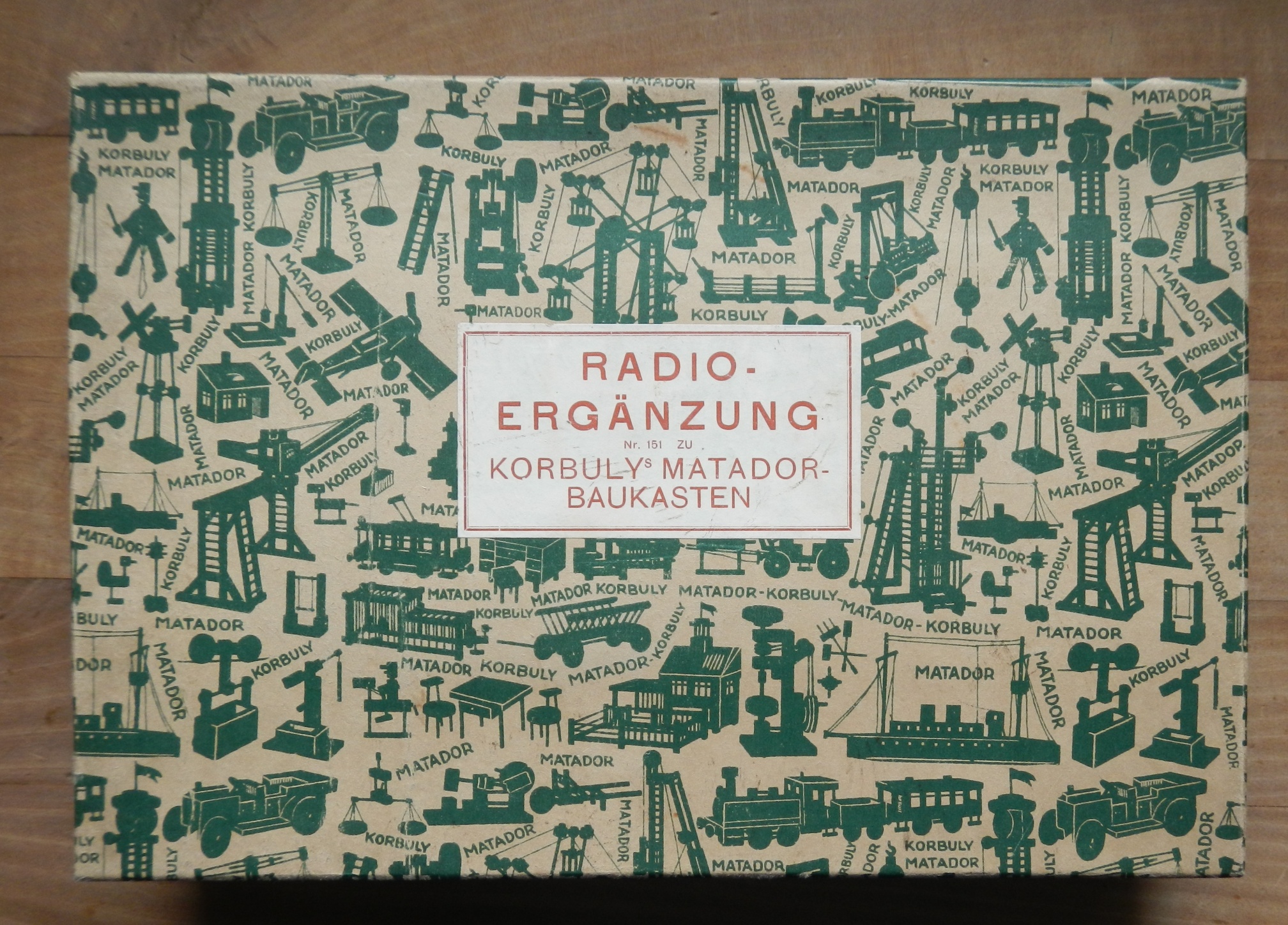

- DSCN4203.JPG (1.07 MiB) 10853 mal betrachtet

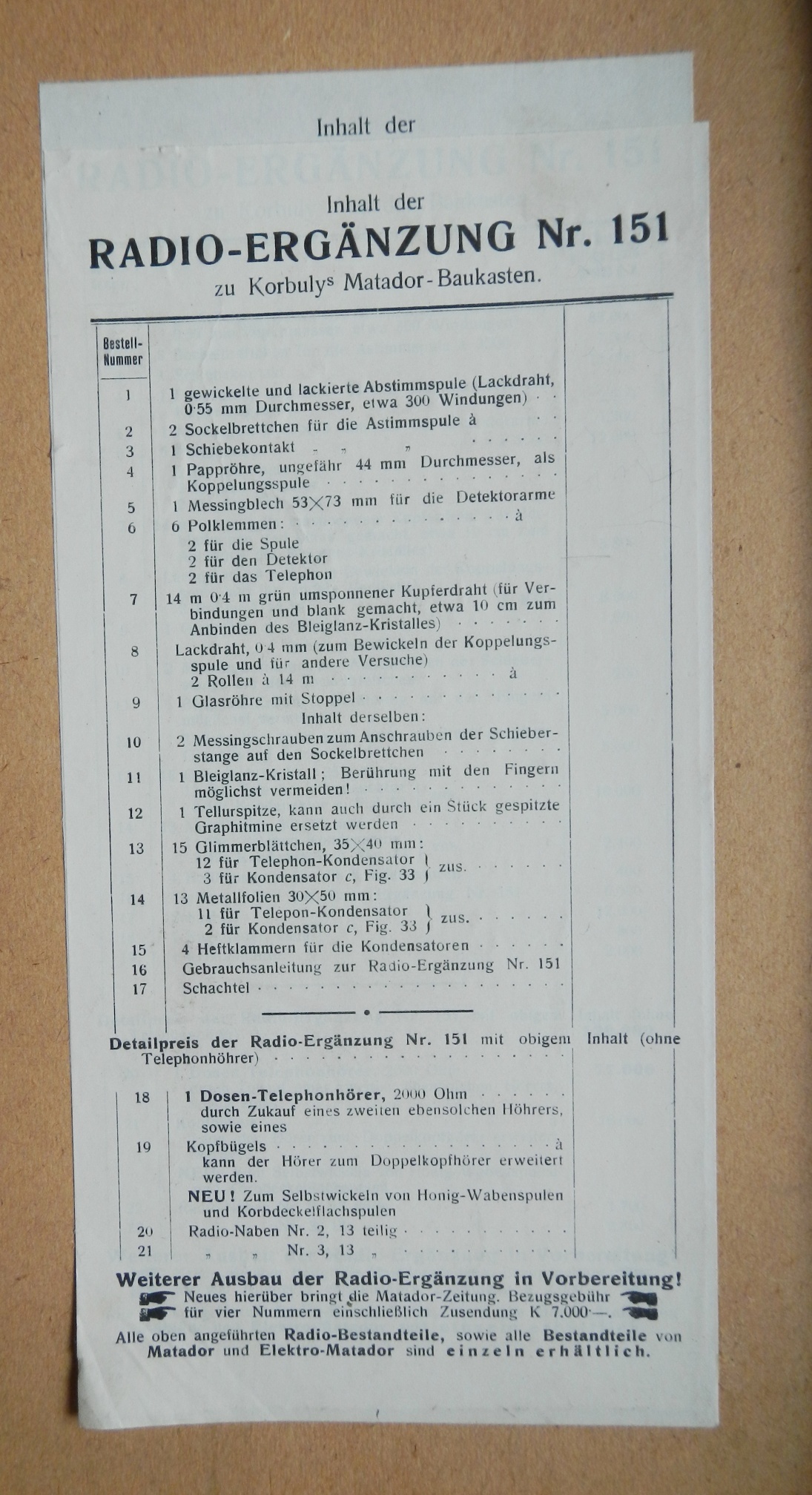

- DSCN4204.JPG (669.28 KiB) 10853 mal betrachtet

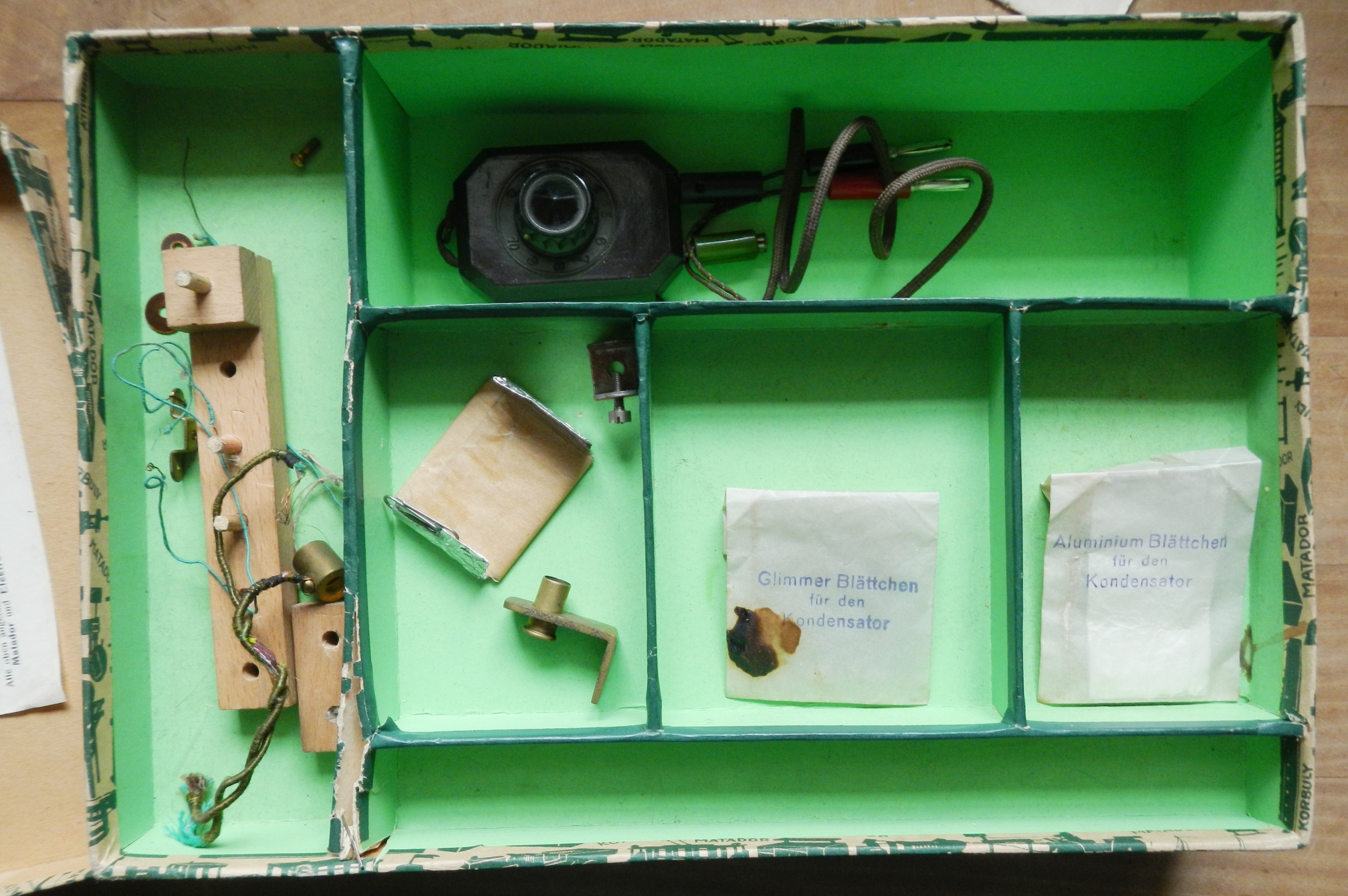

- DSCN4205.JPG (754.45 KiB) 10853 mal betrachtet
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 11:16
von Tohz
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 11:16
von Tohz

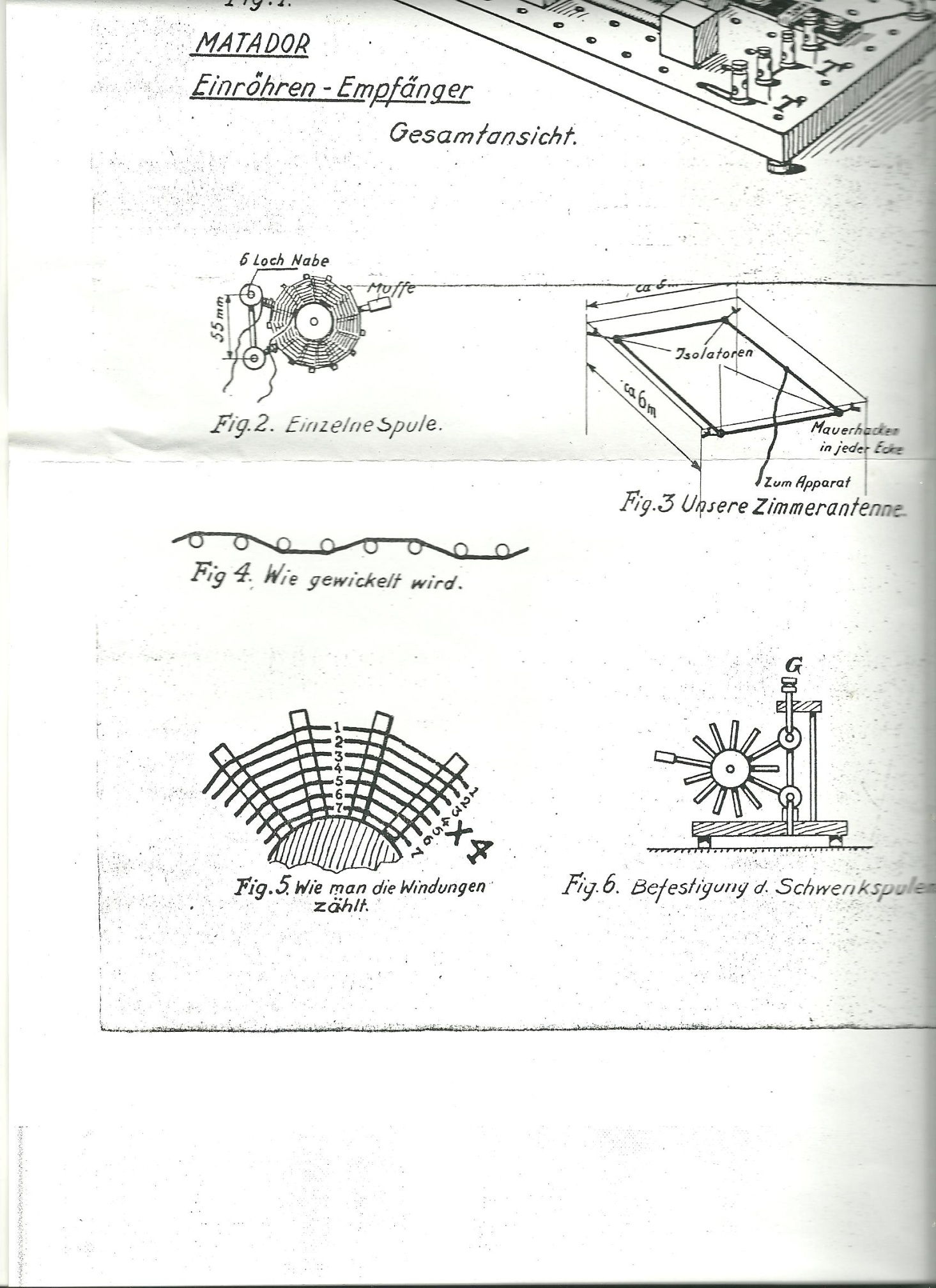

- MATADOR-Einröhren-Empfänger-12 001.jpg (596.8 KiB) 10853 mal betrachtet

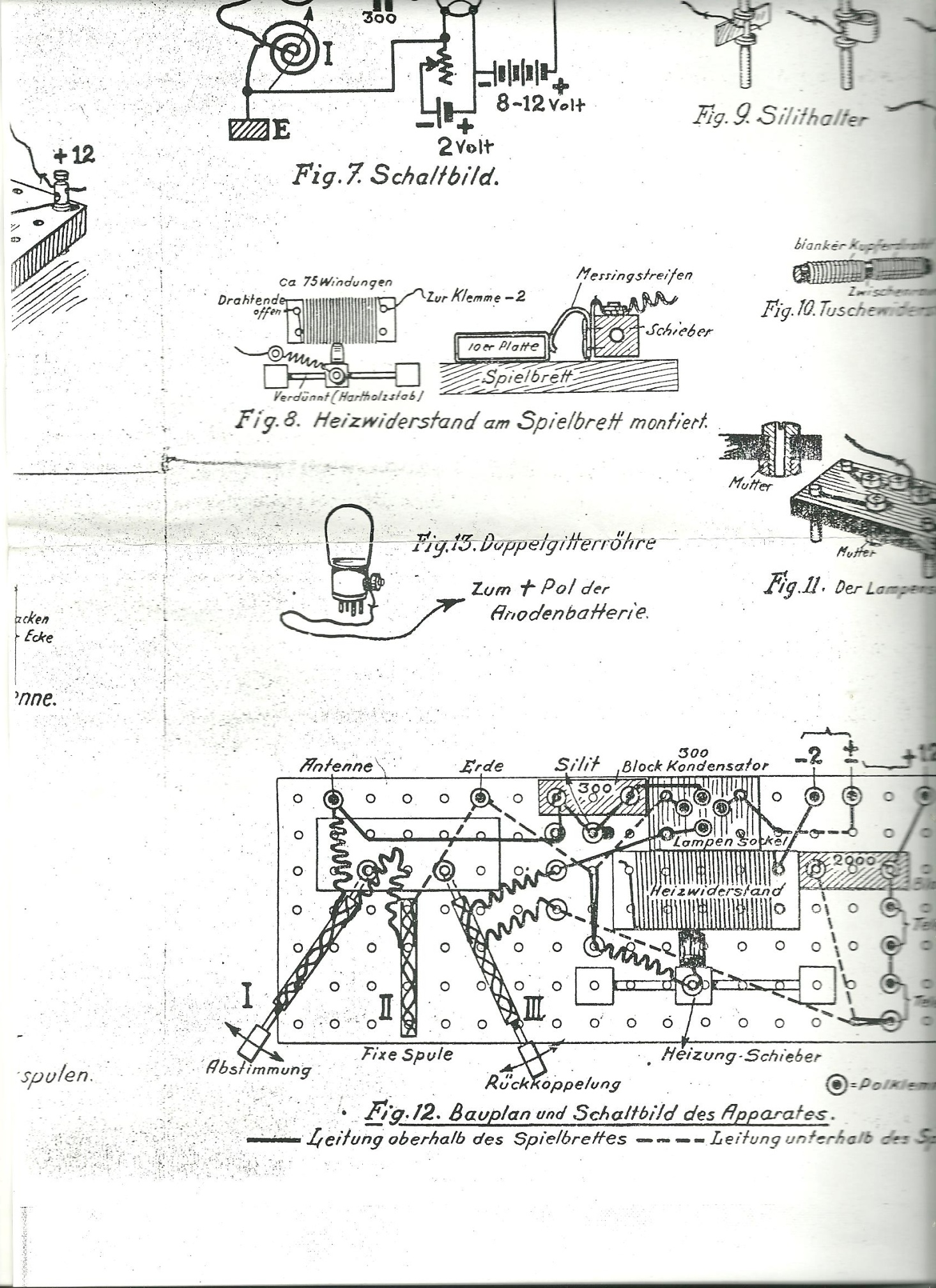

- MATADOR-Einröhren-Empfänger-12 002.jpg (846.63 KiB) 10853 mal betrachtet
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 11:17
von Tohz
Falls hier im Forum jemand weiß, wer das Original dieser Vorlage besitzt wäre ich auf einen Hinweis dankbar. Ich hätte gerne bessere Scans davon.
LG
Tobias
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 14:56
von Matadorradio1924
Hallo Tobias,
danke für deine Bilder!
Ja, ich hab vor vielen Jahren eine Radioschachtel-Skizze von dir bekommen.
LG Franz
Re: Radio-Röhren-Empfänger aus Matador
Verfasst: 06.08.2023 21:35
von Matadorradio1924
Hallo Tobias,
Hast du Information und Bilder über Matador- Ergänzung Nr. 150 ?
LG Franz
